音視頻布控球

集攝像、錄像、控制、顯示、無線數據傳輸于一體的設備，整套無線音視頻系統既可當本地監控單元使用，也可以用作無人值守遠程實時監控系統，采用一體化防水防爆箱設計，自帶電池，便攜式快速安裝使用，適用于移動式的應急通訊和臨時布控中。

1       產品介紹

1.1     產品概述

音視頻布控球是一款功能全面、攜帶方便的無線視頻應急指揮一體化產品，超高設備集成度，內置高性能鋰電池組，具備防水防震等特性，可滿足臨時布控和快速安裝的特殊要求。執行任務時可快速將設備臨時安放在需要監控的位置或直接吸附在車輛上，任務結束時可方便將設備拆下，適用于外勤執法、偵查布控、安防安保、應急指揮、搶險搶修、巡線管理等行業應用，比如公安、交警、消防、路政、城管、交通、法院、監獄、林業、電力、水利、環保等單位。

    為用戶提供高清、流暢、穩定的視頻效果，能實現定位、應急、調度、集群呼叫等功能。“聽得到、看得見”是針對突發緊急事件的一整套應急指揮設備，為實現應急指揮的“通信暢通、現場及時、數據完備、指揮到位”提供技術保障，可廣泛應用于應急指揮、公安、刑偵、交巡警、消防、人防應急、邊防、城管、電力、路政等領域。

主要特性

v  三防設計，IP66防護等級

v  兩路視頻，內置1080P/200萬高清防水高速球，預留一路輸入

v  內嵌高清觸摸顯示屏與搖桿控制面板，畫面清晰，操控靈敏

v  全網通適應，支持3G/4G/WIFI

v  支持硬盤存儲與TF卡存儲

v  內置大容量鋰電池，最長支持8小時工作

v  支持北斗/GPS混合定位，定位快，精度高

v  支持集群呼叫，集群調度、呼叫錄音、調度指令下發

v  支持視頻管理平臺、指揮中心指揮調度

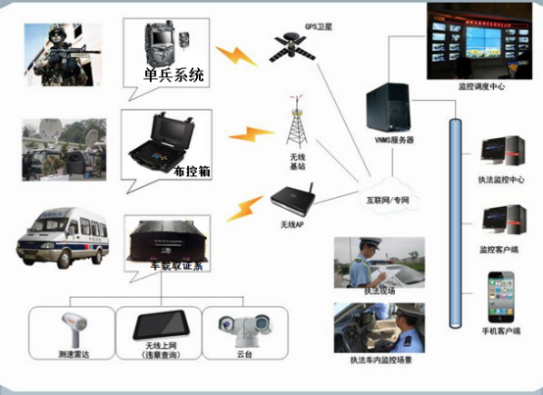

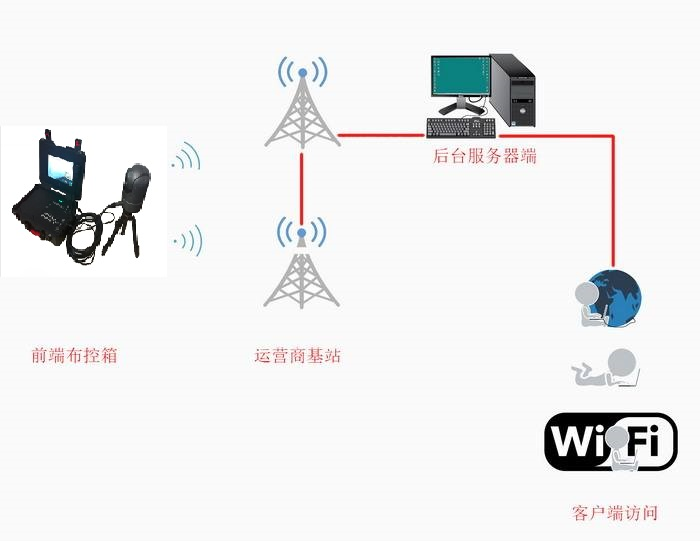

網絡結構：

M1002系列采用模塊化設計，允許定制功能，如4G、3G、WIFI和北斗、GPS等。

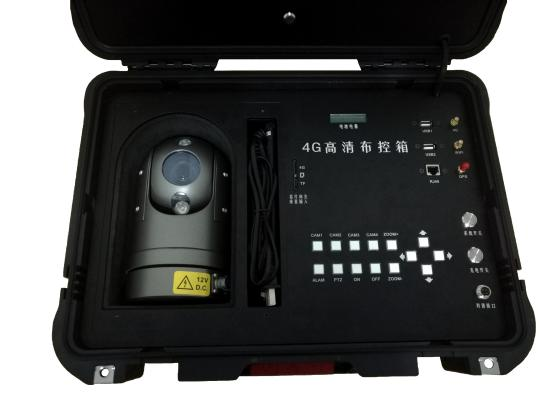

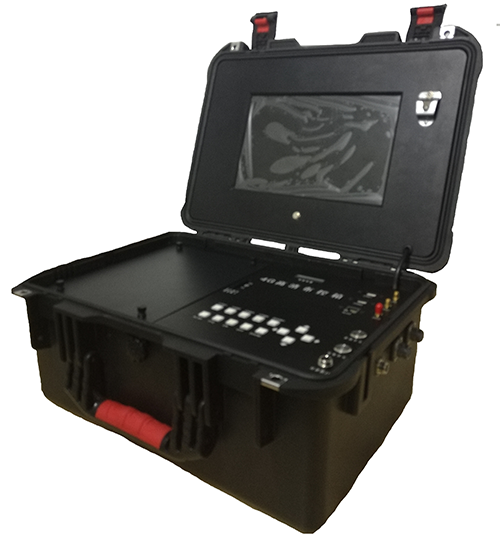

產品圖片如圖1所示。

2       產品使用

2.1     產品檢查

在使用前，建議您：

● 請先檢查本產品包裝有無損壞跡象。

● 請小心打開包裝，確認是否包含如下物品；若您發現本產品及其附件在搬運中有任何的丟失或損壞，請立即與經銷商聯系。配件清單

     注意：選配件數量，以實際訂單為準。

2.2

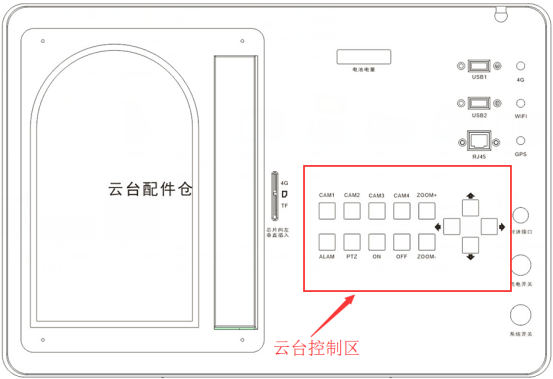

云臺控制區

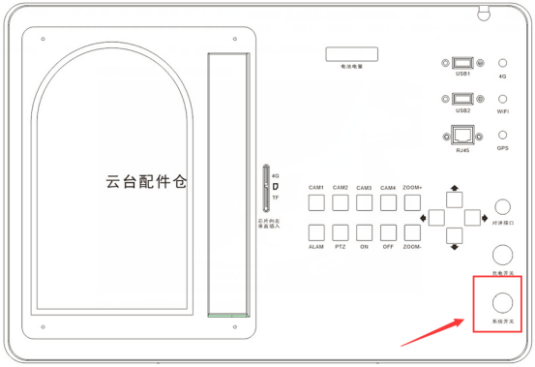

2.3     整機結構

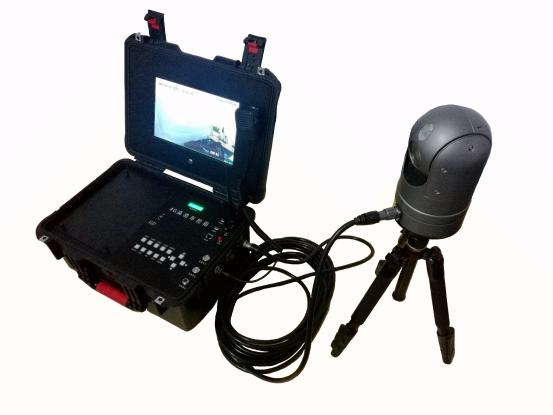

2.4     安裝調試

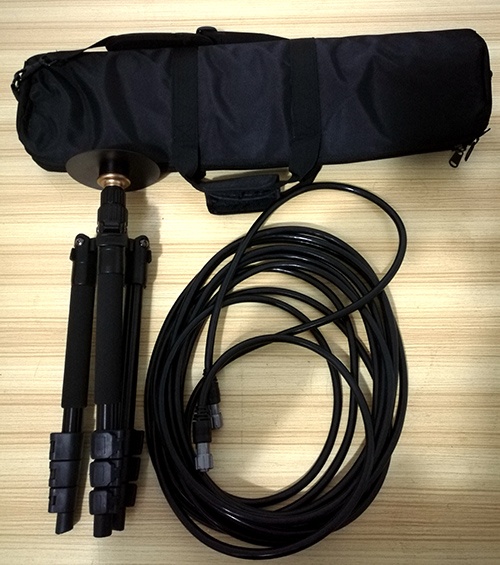

2.4.1打開配件倉，取出云臺及配件：

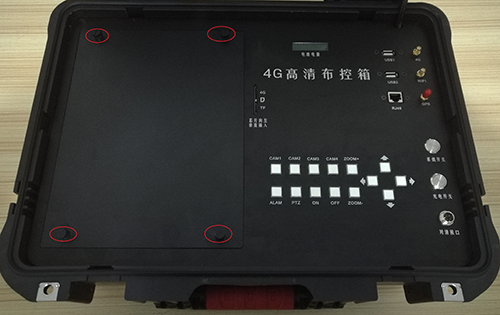

手動擰下蓋子的螺絲，拔出防護蓋，如下圖所示：

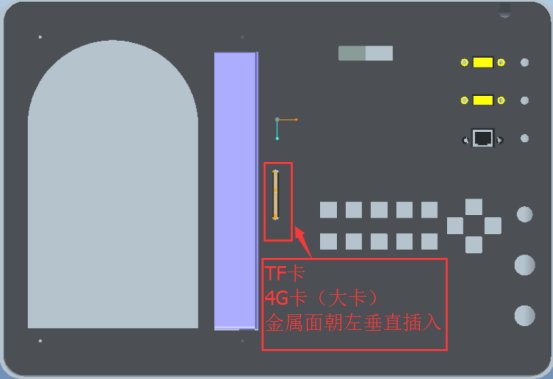

2.4.2插入存儲卡和4G通訊卡：

2.4.3 接好天線

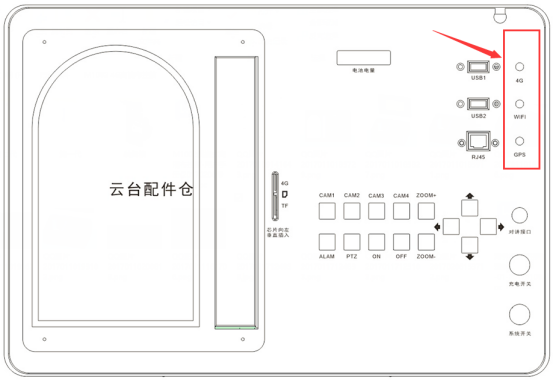

設備外置3個天線，分別是： 3G/4G, WIFI, GPS, 將對應天線擰到對應SMA接頭即可

2.4.3 設備開機

按下設備的開關，設備即可自檢啟動

備注：請注意按照標識接好相應天線后再開機

2.4.3 設備充電

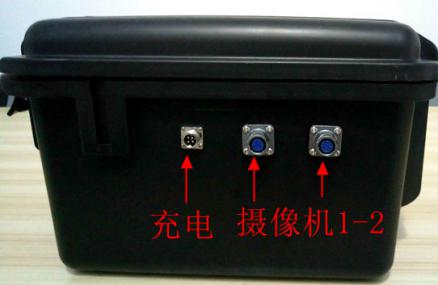

請使用隨機配送的復合線接入云臺，使用原裝充電器插入復合線的DC接口：

備注： 常溫下，設備可連續工作不低于12小時，但在不同的使用環境下，如高、低溫，周圍光線強度等影響。3技術規格

標配20倍210萬 1/2.8” CMOS ICR日夜型一體化網絡高清機芯。

4其他配件

關于配置工具軟件操作，請參閱：〈〈終端配置操作手冊〉〉

關于客戶端軟件操作，請參閱：〈〈CMS客戶端使用指南〉〉
